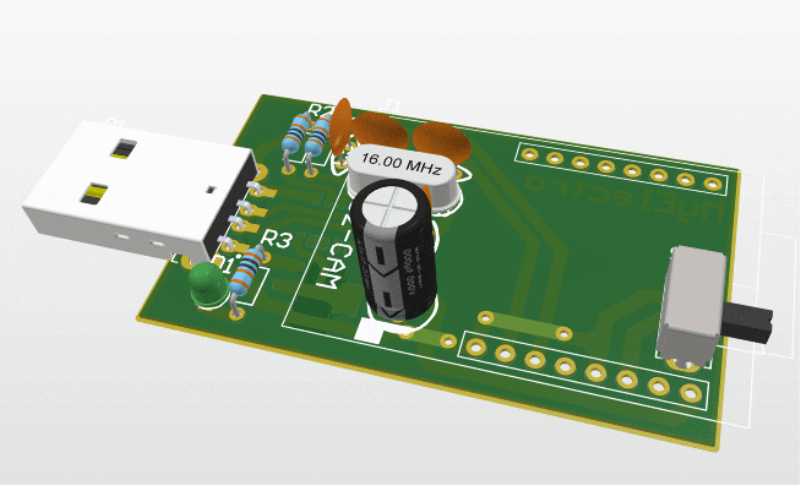

طراحی مدار جوری هست که میشه مثل شیلد ها ماژول  ESP32_CAM را روی آن نصب کرد و از آن استفاده کرد.

نحوه استفاده از این برد به این شکل هست که کلید کشویی روی برد را در جهتی که منفی مدار را به پایه GPIO0 وصل کند بکشید و سپس دکمه ریست روی خود ماژول را فشار دهید با این کار ماژول به حالت پروگرام در میاید و منتظر آپلود کد است .

این مدار از آیسی مبدل CH340g استفاده میکند که برای شناساسی سیستم نیاز به نصب درایو مربوطه میباشد.

 دانلود فایل PCB پروژه
